国标球阀

作者:admin 来源: 日期:2012-10-17 21:52:42 人气: 标签:球阀

国标球阀

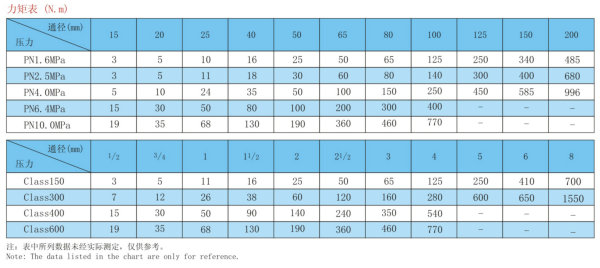

浮动球阀参考力矩

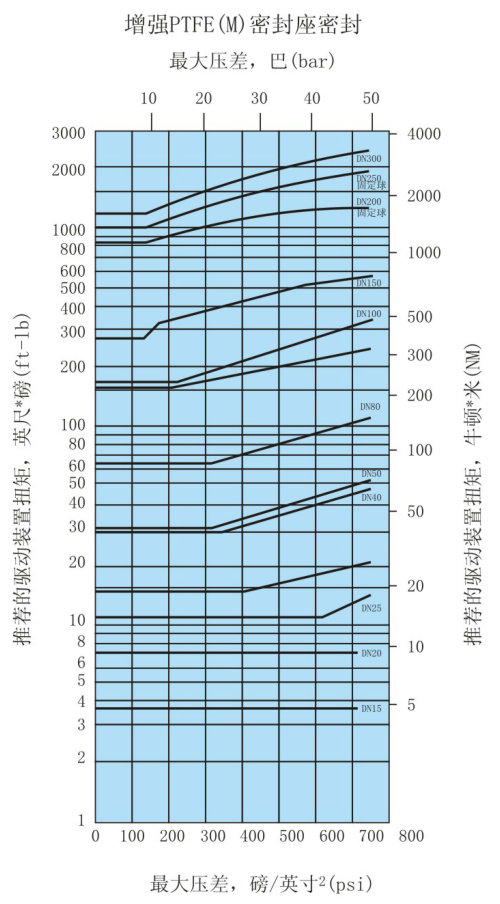

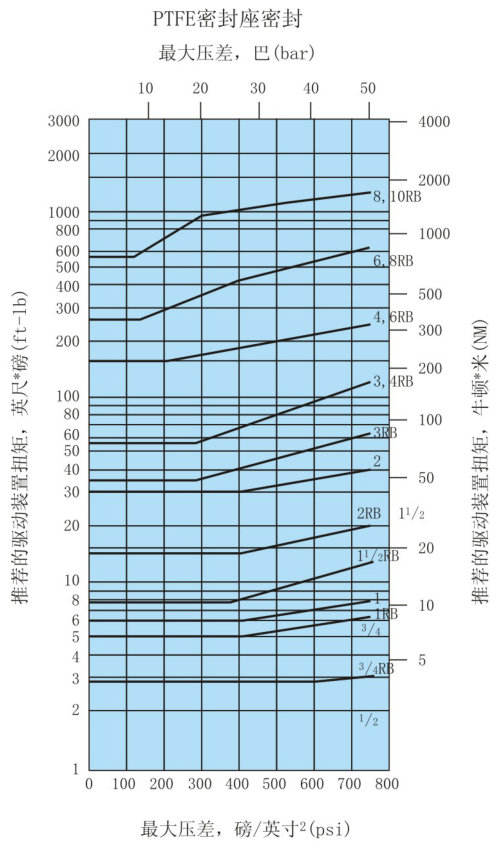

下表和图形扭矩供选择驱动装置参考。根据介质的特性,内件及阀门的开启频率尚需作额外因素考虑。使用防腐内件的阀门,用于清洁润滑介质,扭矩可降低20%。而对于苛刻介质,如料浆、颗粒性介质,以及用于塘栖,扭矩可能要增加50%。

结构特点

浮动球阀系我公司在消化吸收国内外先进技术的基础上生产出的优良产品,它具有更新的设计特点,能满足一般工业标准的安全和方便需要。

1、手动浮动球阀的开、关指示
球体、阀杆、手柄是阀门的运动部件,是一个装配单元,阀杆头部采用扁方结构,能从手柄所处位置很容易辨出阀门是处于开启位置或关闭位置。当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方与管道轴线垂直时,阀门处于关闭位置;

2、阀门锁定装置
为防止误操作阀门,在阀门的全开和全关位置可用锁锁定阀门,特别是安装中野外的阀门或当工艺流程不允许开或关阀门时,为防止其他人员错误操作阀门,将阀门位置锁定是很重要的。因此根据用户的需要在阀门设计时加装带锁孔定位片可满足用户的工艺要求。

3、阀杆防飞出结构
当介质通过阀门时,阀体中腔的压力可能将阀杆推出(或者在维修阀门时,如果中腔有压力,拆卸阀门时阀杆、介质容易飞出,误伤人员)。为防止这种情况发生,在阀杆下部设置一凸台结构。这样,即使火灾时,填料、止推轴承被烧损或或其它原因引起填料等损坏,阀体内的介质压力将使阀杆凸台与阀体上密封面紧密接触,防止介质大量从损坏的填料部位外泄露。

4、防静电装置
当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间的摩擦,会产生静电电荷并聚集在球体上。为防止产生静电火花,特在阀门上设置防静电装置,将聚集在球体上的电荷通过球体与阀杆、阀杆与阀体之间的静电通道导出。

5、防火结构
当发生火灾时,填料、阀座等非金属(非防火材料)将被烧坏,大量泄露的介质可能会更加促使火势蔓延、扩大,这时阀门的防火结构可阻挡介质大量泄漏。如图,一旦阀座被烧损,球体将直接与阀体上的金属面接触,从而阻止介质大量从烧损的阀座处泄露。防火防静电的结构设计应符合API607、JB/T6899和BS6755第二部分的要求。

6、中部法兰无外部结构阀体与阀体的联接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄露,特设计为阀体与左体金属-金属接触,形成止口法兰,保证无外漏。

可靠的阀座密封结构

公司多年来的球阀制造经验与国际先进技术的结合而设计的双线密封结构,可自然泄矿井阀座,能保证高、低压和真空状态下的可靠密封。当介质压力运行在低压区时,阀座密封圈与球体接触面积较小,故有较大的密封比压,确保阀座可靠密封。当介质压力运行在较高位时,阀座密封圈与球体接触面积增大,故阀座密封圈能承受较大的介质推力而不会损坏。
对于工作压力很低的球阀,考虑到介质压力不能确保阀座的可靠密封,而预紧力长期使用后会衰减,故对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,确保球阀长期可靠的密封。
中、高温球阀的阀座密封结构,采用对位聚苯作为密封圈可用于300℃的温度,而采用金属密封耐高温组合材料结构设计的球阀可用于更高的温度。这种结构具用单向密封功能。

自动泄压结构当滞留在阀门中腔的介质由于管道系统压力和介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀体的安全。

全径和缩径我公司球阀有全径和缩径两个系列,以满足用户的不同需要。全通径球阀的通道内径与管线一致,流体阻力最小,并便于管道清扫。而缩径系列球阀的重量只有相同口径全通径球阀的70%左右,能有效降低成本和价格,而其流体阻力系数只有口径截止阀的1/7左右,故球阀在国外得到广泛的应用。
